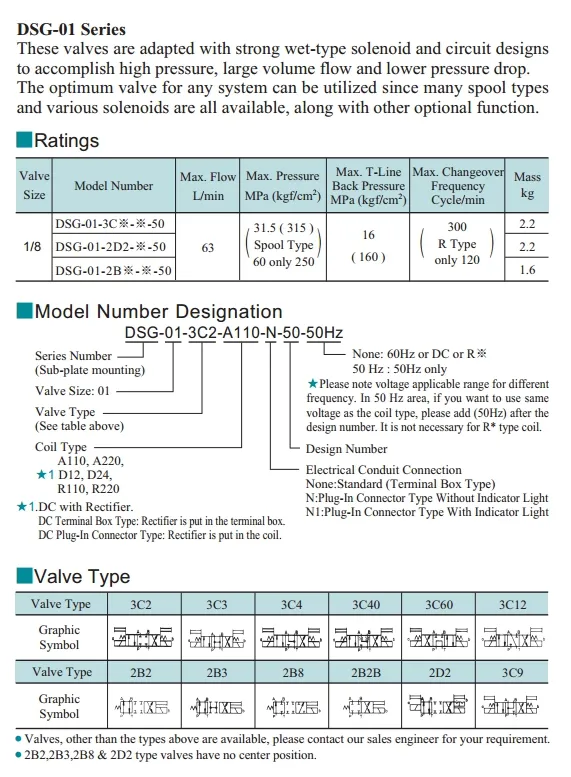

VAN THUỶ LỤC YUKEN DSG-01-3C2-AC220 .
- DSG: Ký hiệu dòng van phân phối điều khiển bằng điện từ (Directional Control Valve).
- 01: Kích thước van (Size) nhỏ nhất, tương ứng với tiêu chuẩn lắp đặt đế van CETOP 02 (hoặc NG4, NFPA T3.5.1 R2 D02). Kích thước này dùng cho các hệ thống có lưu lượng thấp.

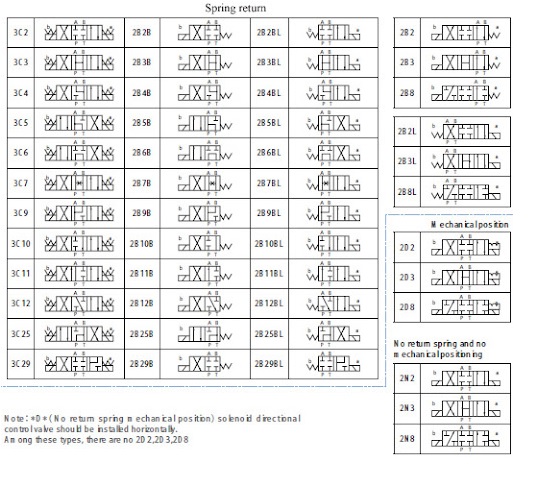

- 3C2: Kiểu con trượt (spool type) và số vị trí.
- 3: Van có 3 vị trí làm việc (ví dụ: tiến, lùi, dừng/trung gian).
- C2: Sơ đồ chức năng của con trượt. Vị trí trung gian là dạng đóng tất cả các cổng (P, A, B, T đều bị chặn kín), giúp giữ chặt cơ cấu chấp hành (xi lanh, motor) tại vị trí hiện tại khi van nghỉ.
- AC220: Thông số điện áp điều khiển. Van sử dụng nguồn điện xoay chiều AC 220V (50/60 Hz) để kích hoạt cuộn hút điện từ.
Thông số kỹ thuật và đặc điểm chính
- Áp suất làm việc tối đa: Thường khoảng 21 MPa (tương đương 210 bar hoặc 3000 PSI).
- Lưu lượng danh nghĩa tối đa: Khoảng 15 – 25 L/phút (lít/phút), tùy thuộc vào nhà sản xuất cụ thể.
- Kiểu vận hành: Điều khiển trực tiếp bằng điện từ (Direct Operated).
- Kết nối: Lắp đặt kiểu đế van (Sub-plate Mounting) tiêu chuẩn.
- Đặc điểm: Thiết kế nhỏ gọn, dễ lắp đặt, độ tin cậy cao.
Ứng dụng phổ biến
Van DSG-01-3C2-AC220 thường được sử dụng trong các hệ thống thủy lực nhỏ hoặc mạch điều khiển phụ trợ, bao gồm:
- Hệ thống kẹp phôi: Trong các máy gia công cơ khí, nơi cần lực kẹp nhỏ và chính xác.
- Máy kiểm tra, thí nghiệm: Ứng dụng cần lưu lượng thấp và kiểm soát vị trí chính xác.
- Các mạch phụ trong hệ thống lớn: Dùng cho các chức năng phụ trợ như điều khiển van lớn hơn (van điều khiển bằng pilot).
